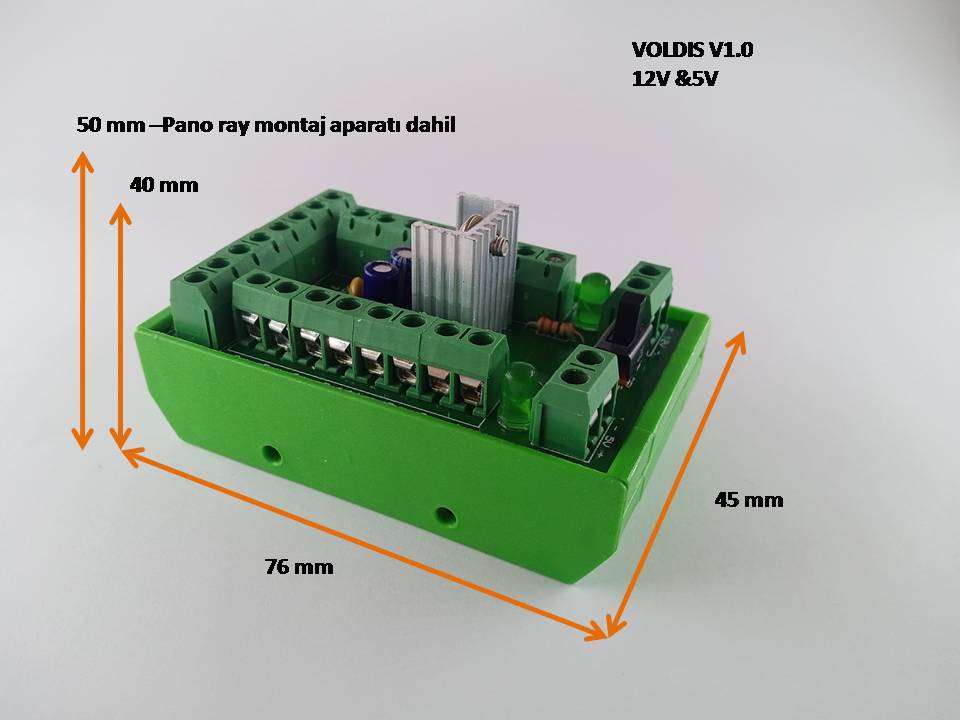

KCHAN tarafından geliştirilmiş olup VOLDIS V1.0 Voltage Distributor ün kısaltmasıdır.
12V VDC ve 5VDC olmak üzere çift girişi vardır.
12V veya 5volt güç kaynağınız var ve bu gerilimleri terminallerle çoğaltmak istiyorsunuz, VOLDIS V1.0 tamda bu iş için tasarlandı. Basit ama kullanışlı bir dağıtım terminali.
-Sadece 12 volt çoğaltmak için güç kaynağınızı 12v girişine direk bağlayın, 12V ve GND arasında 12volt ölçersiniz
-12volt güç kaynağınız var ve 5 voltu çoğaltmak istiyorsunuz, güç kaynağınızı 12v girişine bağlayın ve swichi 12v tarafına çekin. (in)12V ve GND arasında 12volt ölçersiniz ve 5v ve GND arasında 5V ölçersiniz.
-Eğer 5 volt güç kaynağınız var ve çoğaltmak istiyorsunuz, güç kaynağınızı 5v girişine bağlayın ve swichi 5v tarafına çekin(ex). 12V ve GND arasında 0volt ölçersiniz ve 5v ve GND arasında 5V ölçersiniz
Board üzerinde 12volt dan 5 volta düşürmek için LM7805 kullanılmıştır.

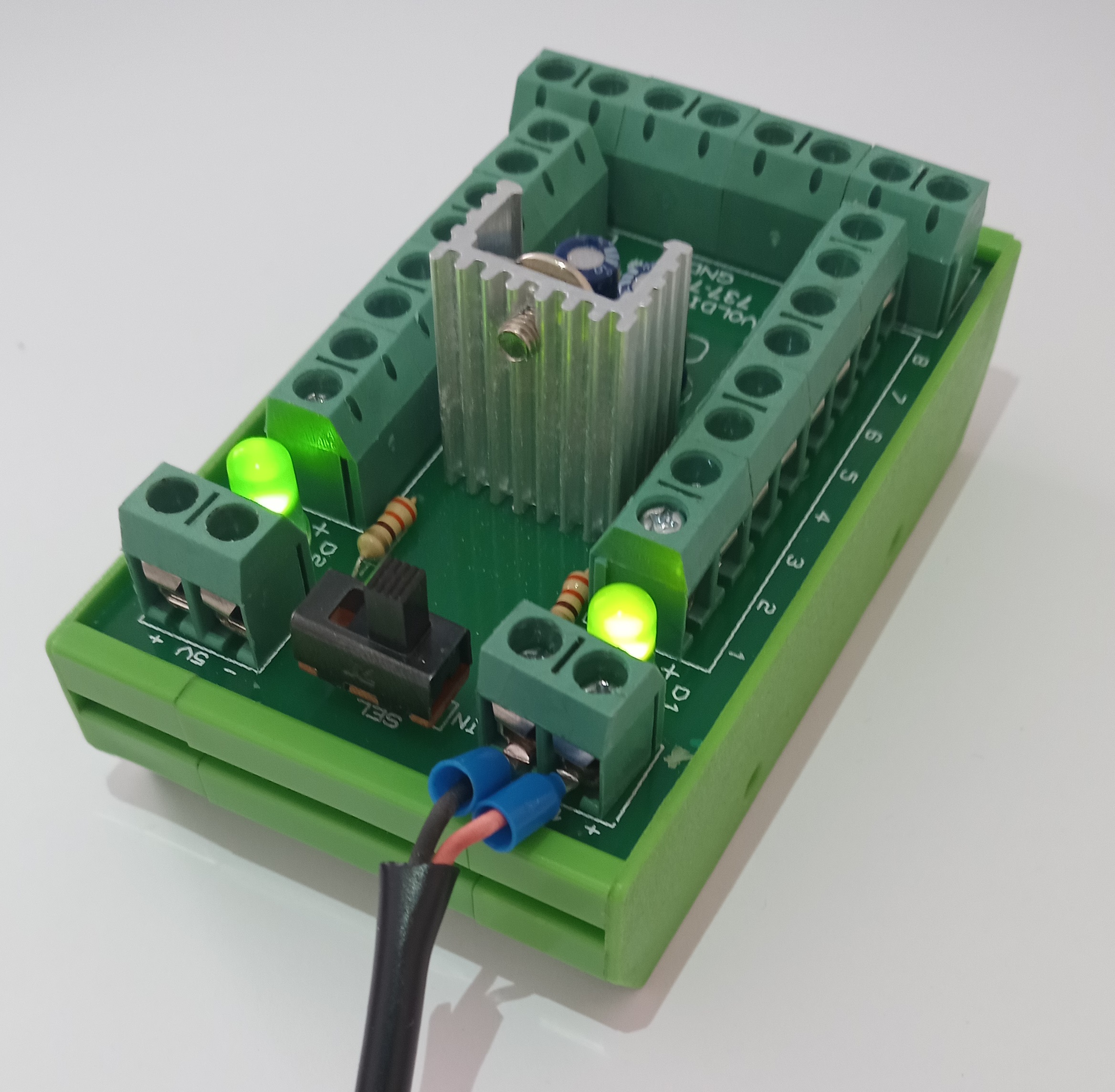

Üzerinde 8 Adet 12 DCV, 8Adet 5 DCV, 8 Adet 0DCV(gnd) çıkış bulunmaktadır.
Sürekli 3A anlık 5A kadar desteklemektedir.
in=internal voltaj
ex=external voltaj
Fiyat 250TL, Güncel fiyat sorunuz.
