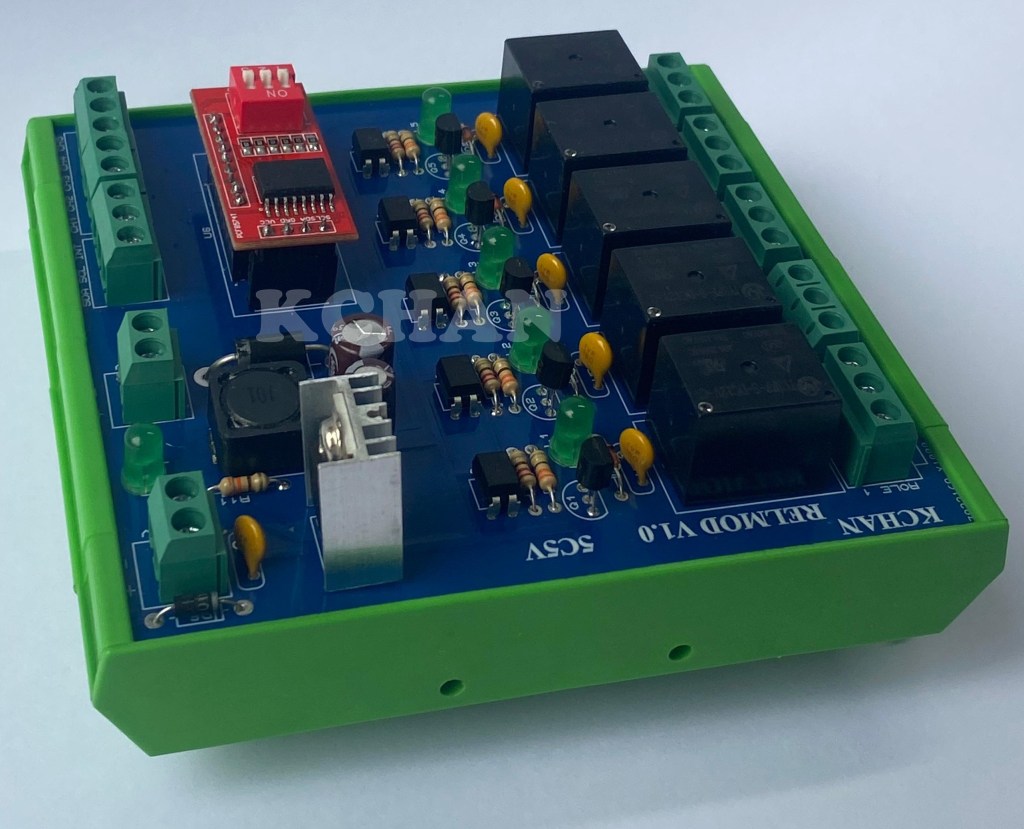

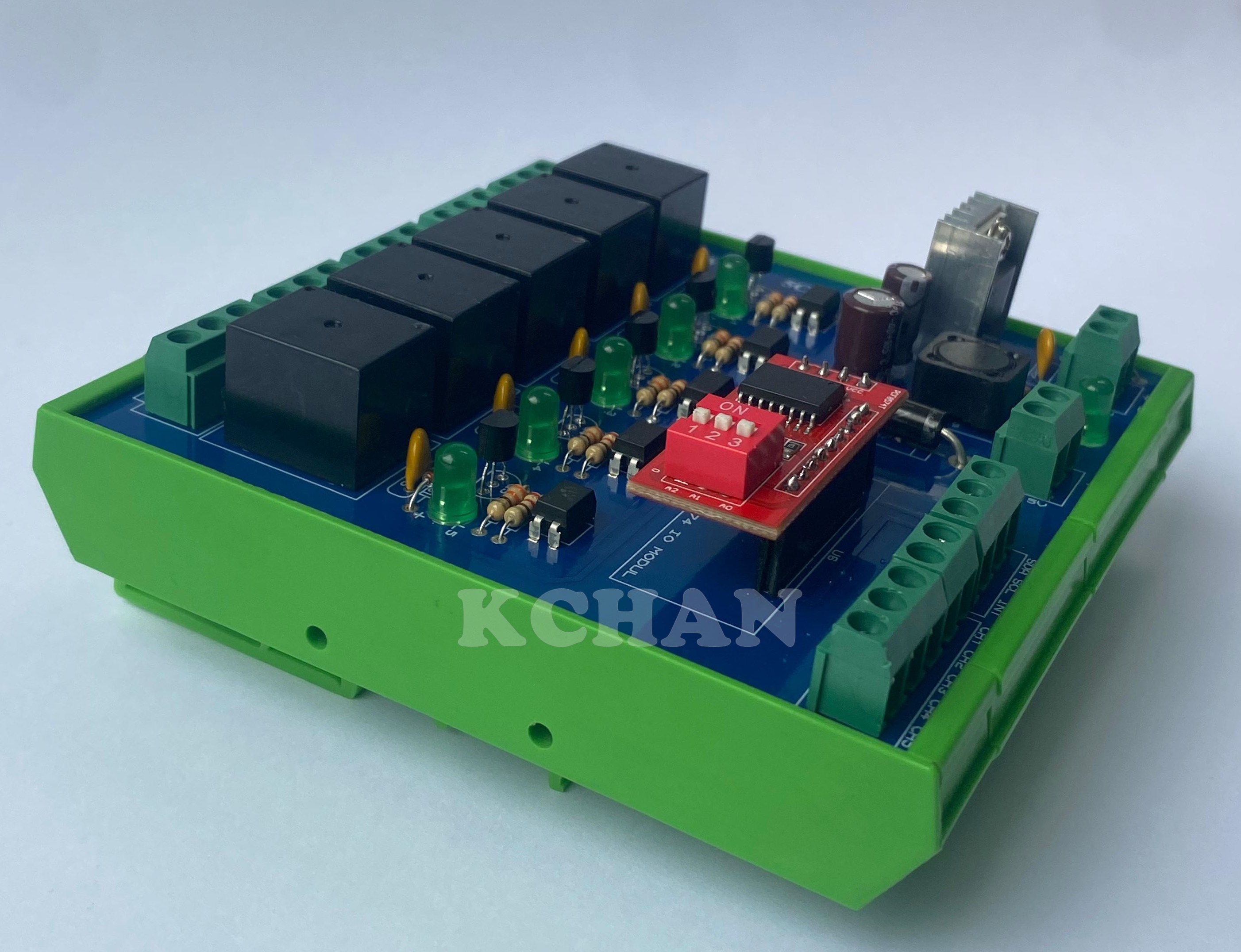

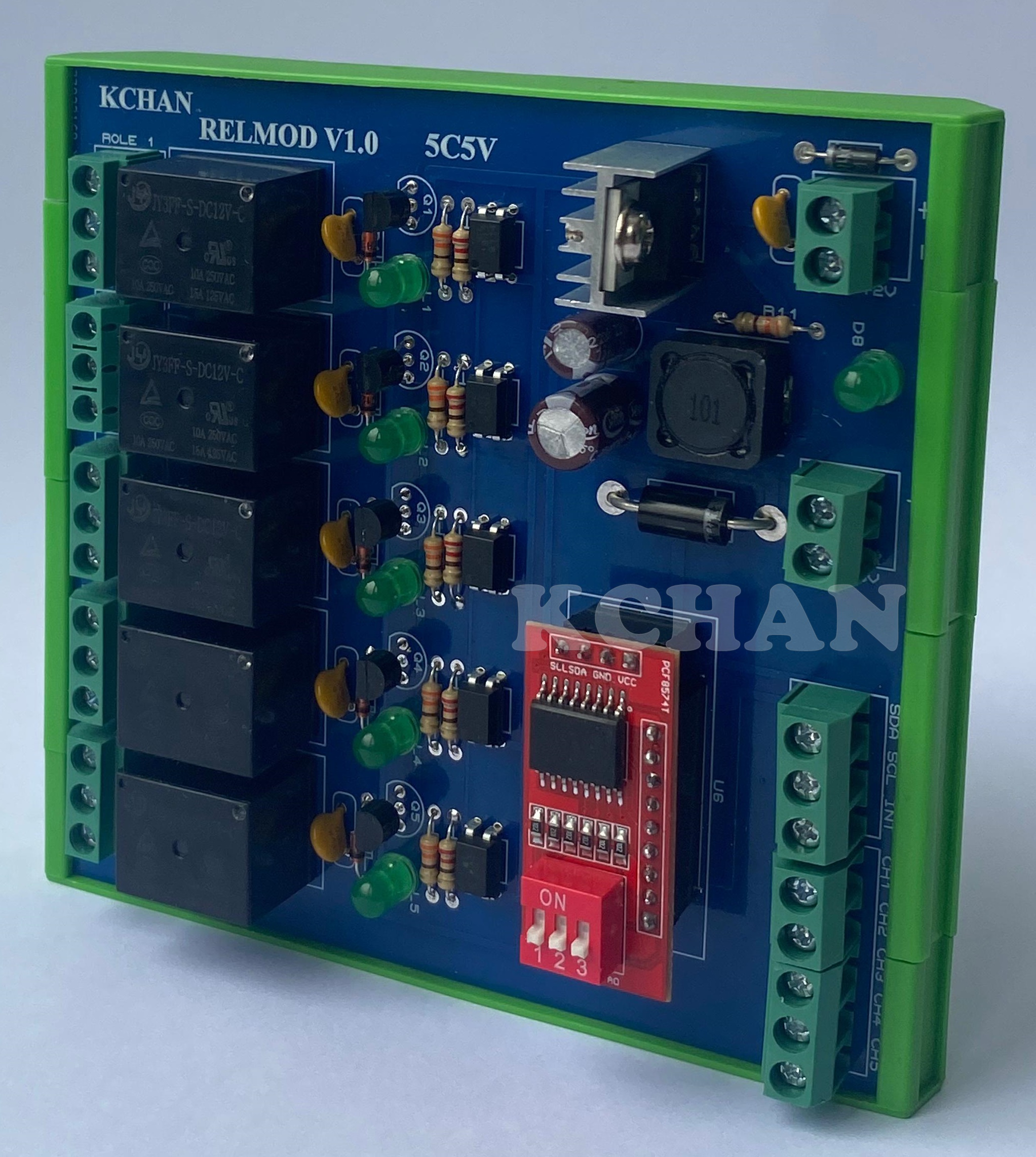

RELMOD 5C5V v1.0 (RELAY MODULE 5 channel 5Volt) KCHAN tarafından tasarlanmıştır. Arduino veya diğer başka mikrodenetleyeciler ile kullanılabilen bir röle kartıdır. Her bir röle için Röle durumunu gösteren yeşil ledler bulunmaktadır
RELMOD rölelerini 2 farklı yolla kontrol edebilirsiniz.
1- i2c PCF8574 modülü ile yani SDA-SCL 2 telli olarak kontrol edebilirsiniz, üzerindeki dip siwchler ile HEX formatında bus adresini belirleyebilir, extention modül olarak röleleri kontrol edebilirsiniz. birden fazla RELMOD modülünü SDA SCL bağlantılarını paralel yaparak daha çok genişletilmiş röle modülleriniz olacaktır.
NOT: PCF8574 modülünü sökerken lütfen giriş 12 dcv beslemesini kapatınız, ve değişimi enerjisiz yapınız, modül söküldüğü anda çıkışlar Modül dirençlerinden dolayı röleler aktif olacaktır. (iş kazası riski taşımaktadır.)
2-i2c PCF8574 modülü olmadan Direk 5 adet Arduino kanalını RELMOD üzerinde bulunan CH1 CH2 CH3 CH4 CH5 kanallarına bağlayarak pozitif olarak kontrol edebilirsiniz, yani 5 volt verildiğinde kanala ait röle çekecektir. Röleler lojik 1 (5V) ile tetiklenir.
Besleme voltajı 12 volt DC, üzerindeki soğutmalı LM2576T-5 modülü ile harici 5volt çıkışı mevcuttur. 5adet NC NO çıkışlı Röleler mevcuttur.
Optocupler ve transistör kontrollü

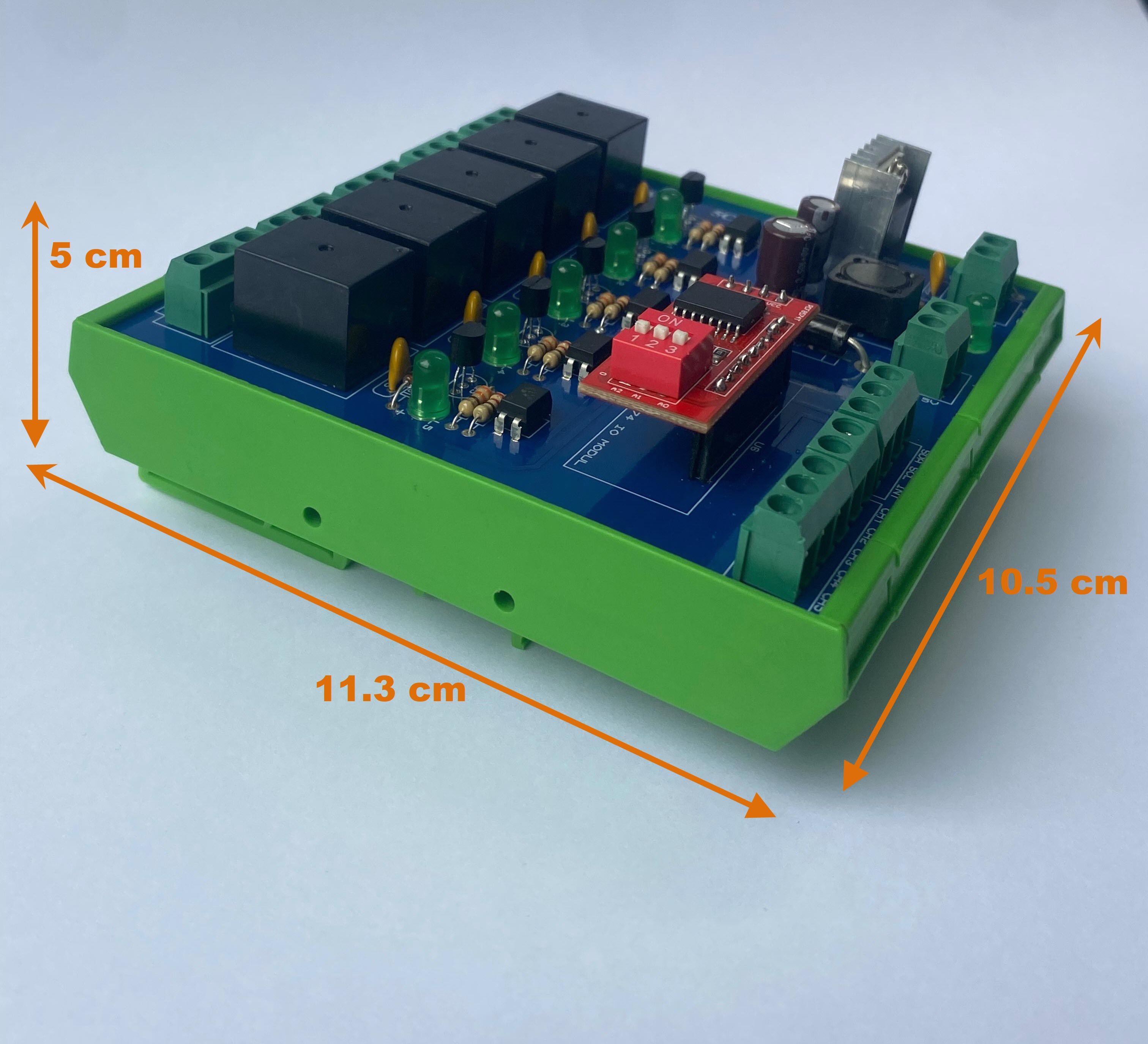

Ölçüleri 10.5 x 11.3 x 5 cm kart taşıyıcı dahil ölçüleri
Pano rayına uygun montaj tabanlığı sayesinde kolaylıkla montajlarınızı yapabilirsiniz.
Sipariş sırasında lütfen hangi method ile kullanacağınızı belirtiniz.
.
