NODEMCON V1.1 (YENİ)

NODEMCU V3 geliştirme kartını kullanmak artık NODEMCON V1.1 ile daha kolay,

NODEMCON ile nodemcu’yu dupont kablolarla bağlamak yerine direk klemenslere bağlantı yapmaya olanak sağlar.

NODEMCON ile 3 adet NC NO röle kontrol edebilirsiniz, röleler transistor ve optokuplör kontrollüdür. Rölelerin durumlarını gösteren diagnoistik ledler

Röleler 12 volt dc besleme ile çalışır nodemcuyu çalıştırmak içi harici beslemeye gerek kalmaz içerisinde LM2576T-5 v ile nodemcu çok sağlıklı bir şekilde çalışır

NODEMCU kendi headerlarını kullandığı için sök tak çok kolaydır.

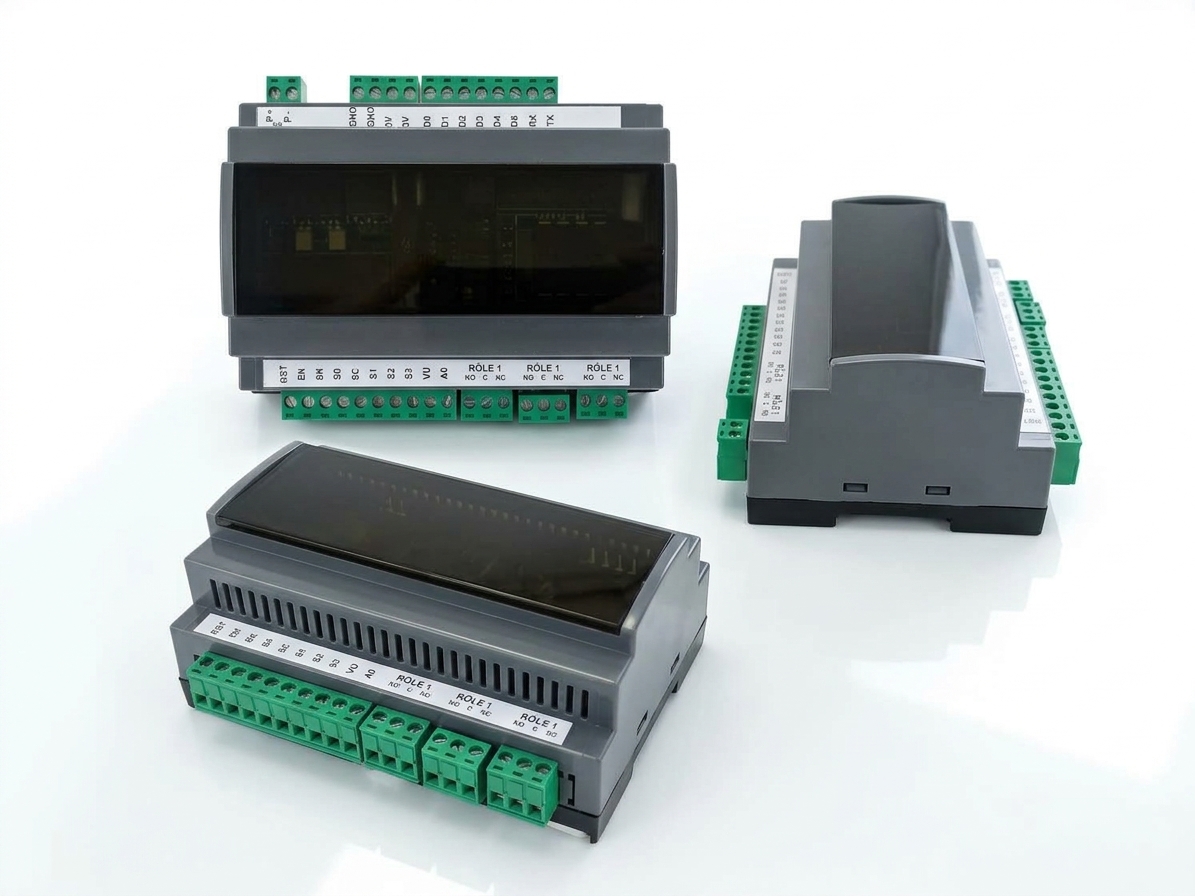

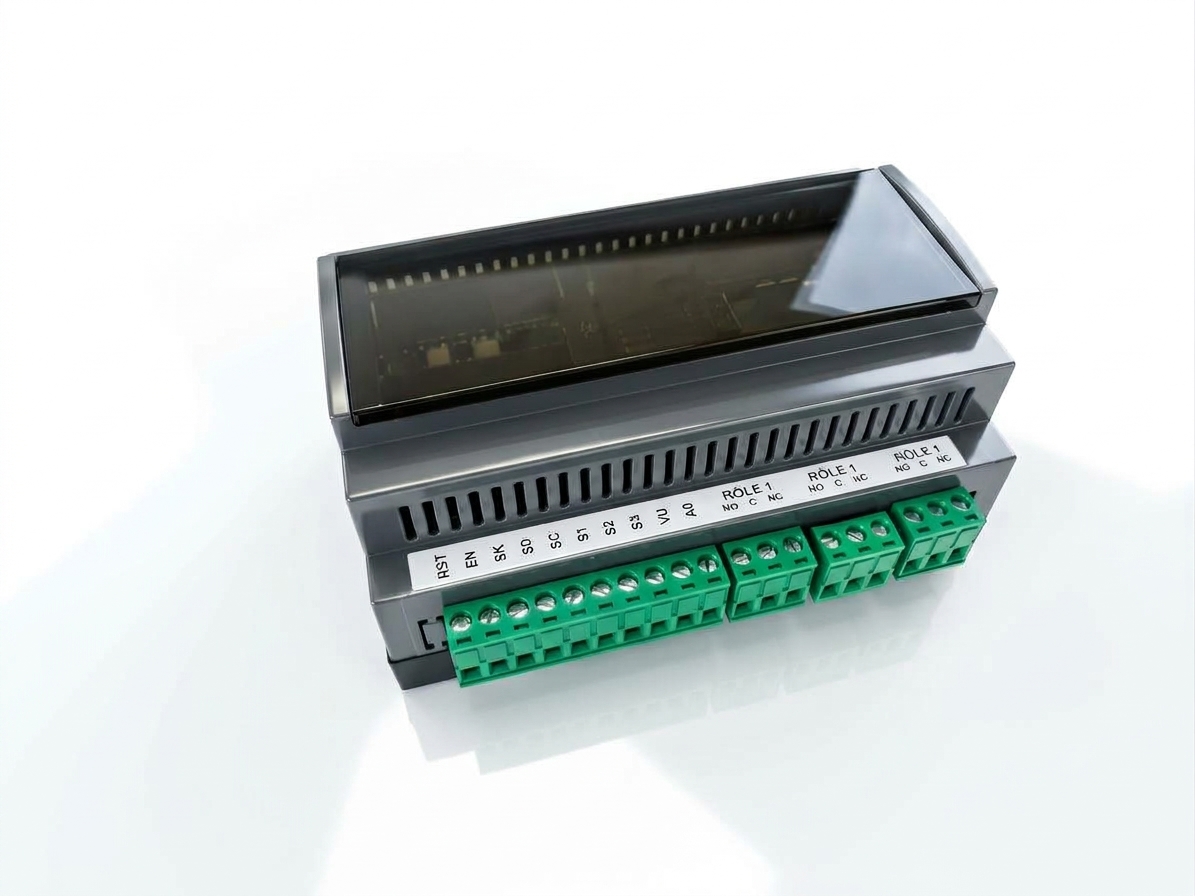

Pano rayına uygun ray montaj kutusu ile kullanımı daha şık ve korumalıdır

=> NODEMCON V3 GELİŞTİRME KARTI İÇİN TASARLANDI

=> nodemcu v3 tak çalıştır header

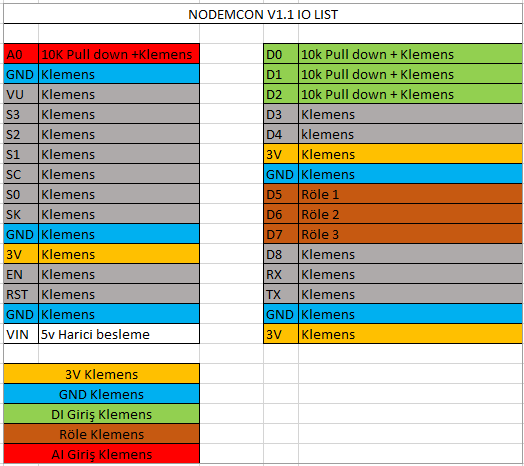

=> 3 Adet Pull down 10k dirençli DI giriş

=> 1 Adet Pull down 10k dirençli aı giriş

=> ray montaj kutu

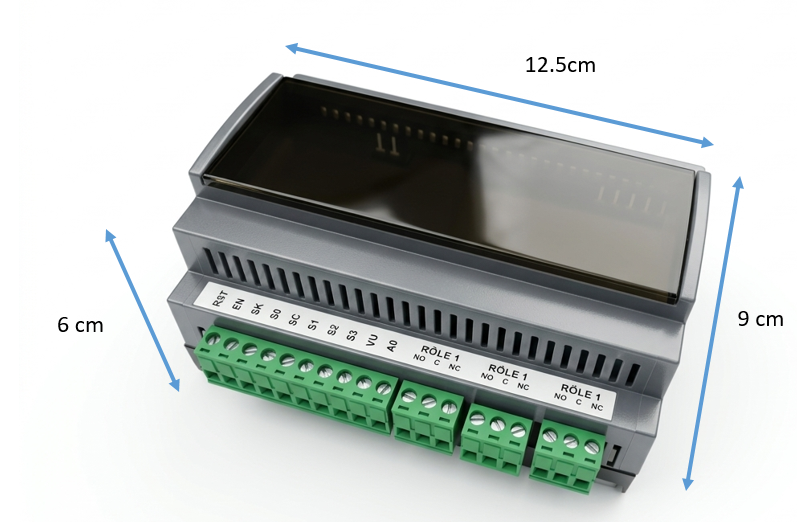

=> 6x9x12.5cm cm ölçülerinde

=> 12 volt ters besleme koruma diyotu

=> ve diğer terminaller için klemens çıkışları
