ARMEGA MODULAR CONTROLLER v2.0

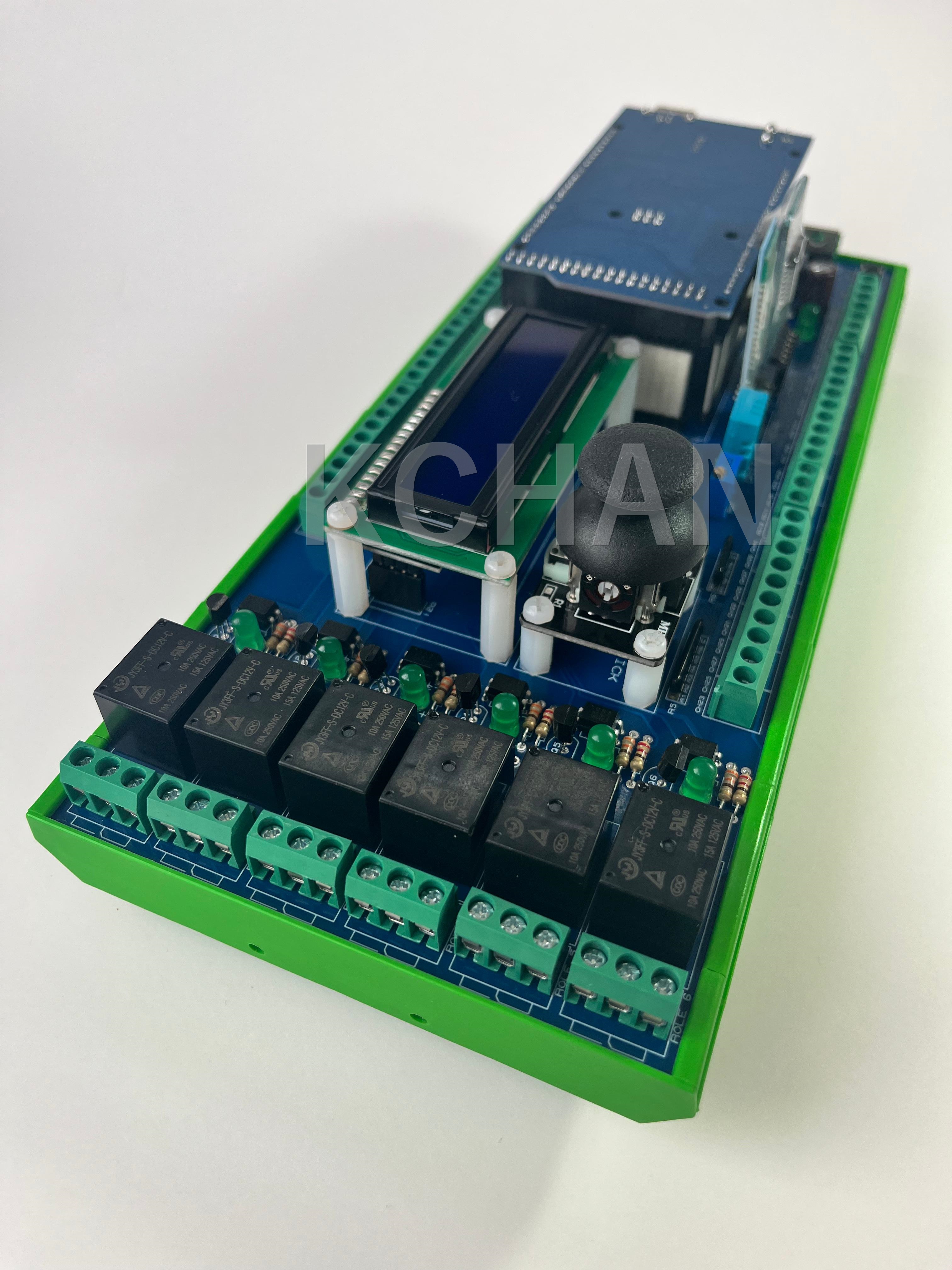

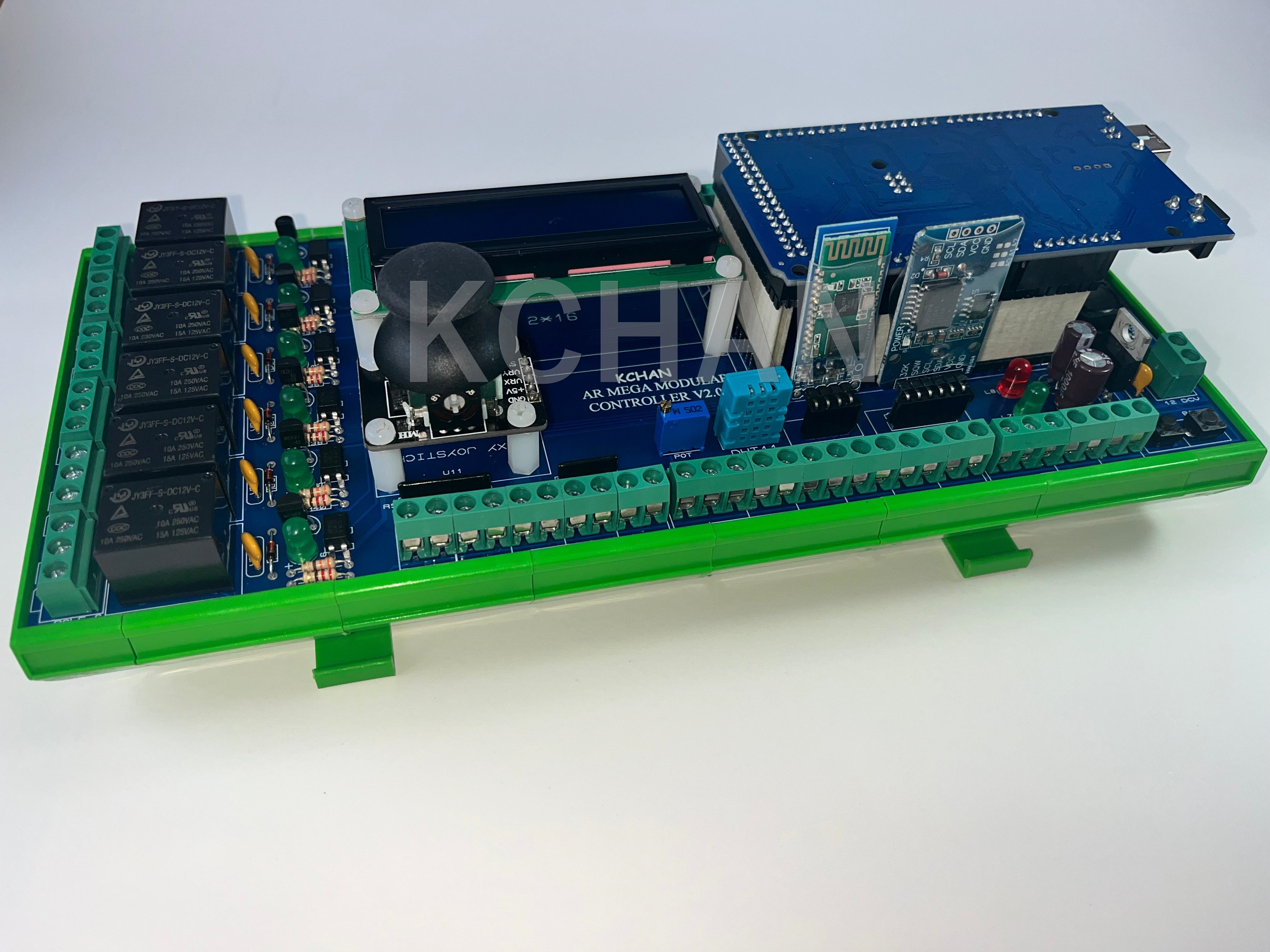

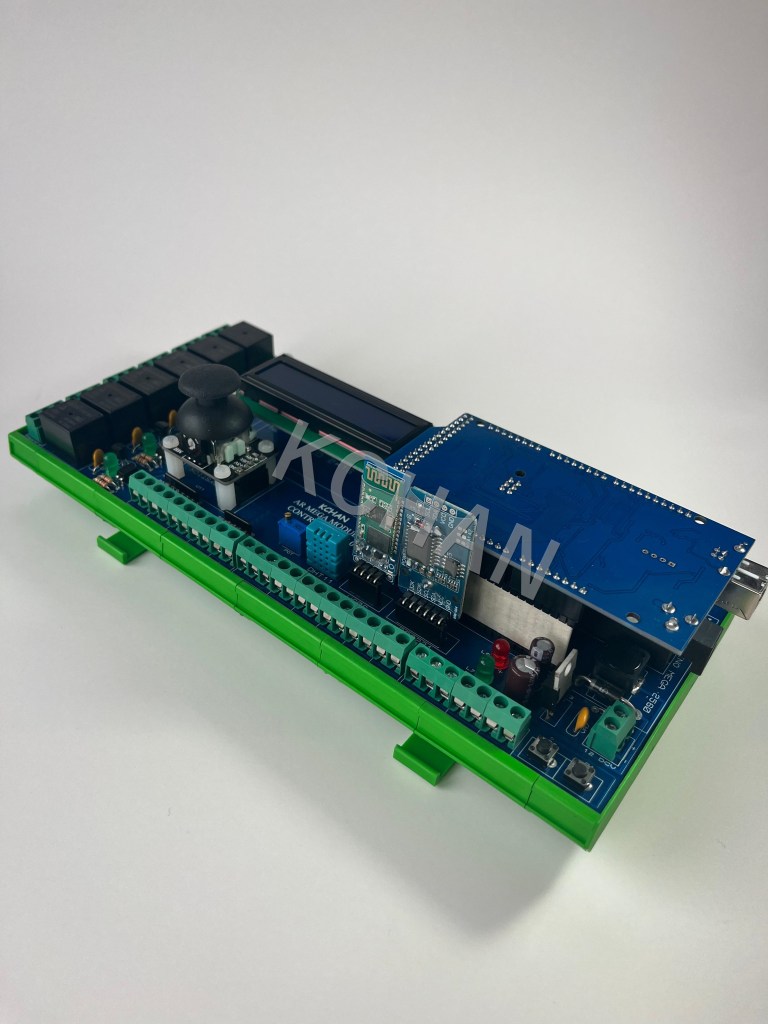

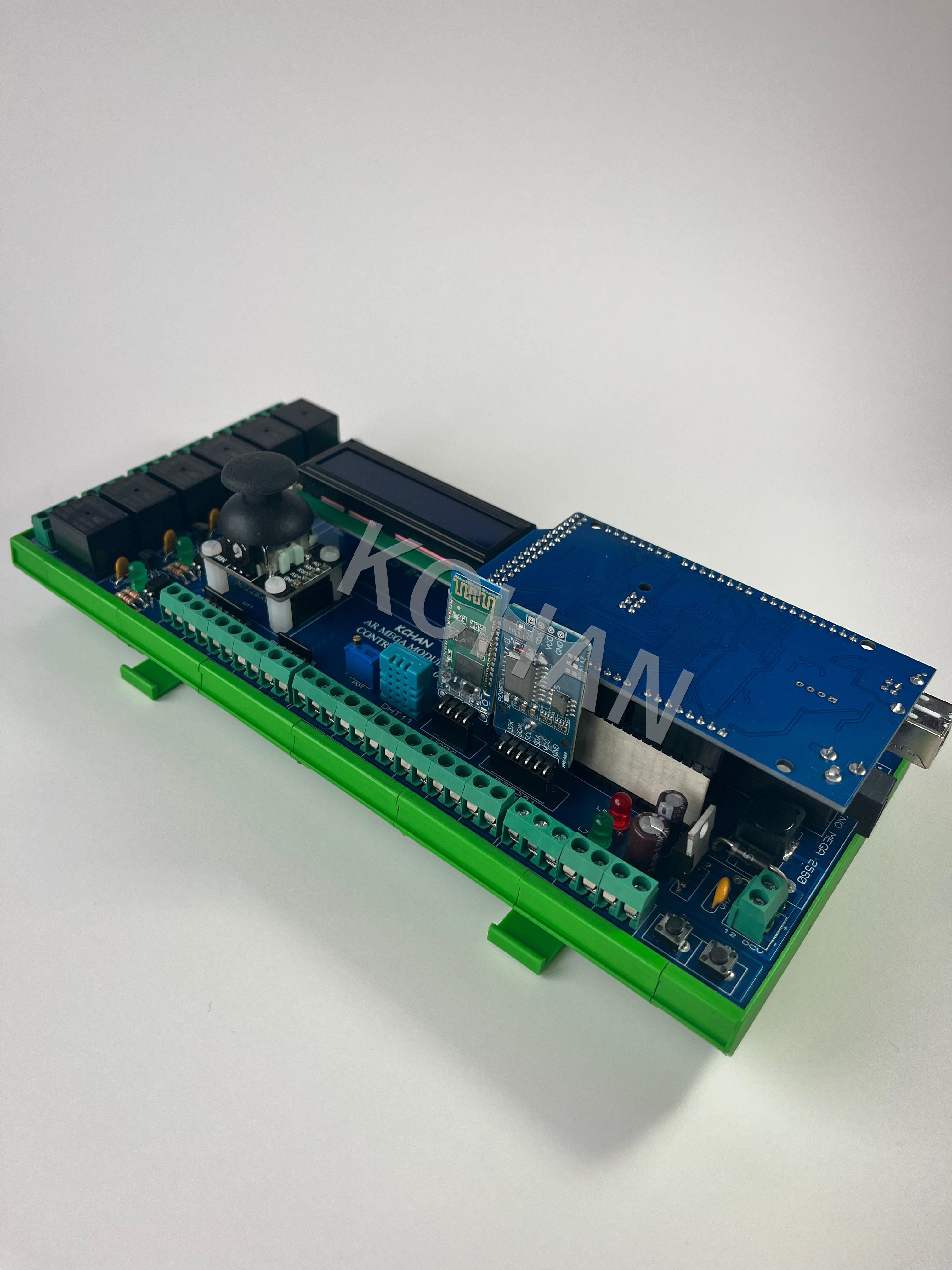

KCHAN ARMEGA 2560 MODULAR CONTROLLER V2.0 her geçen gün kendini geliştiren ve son kullanıcı için kullanımı kolaylaştırılmış bir Arduino tabanlı bir kontrol kartıdır. Kısaltılması ARMEGA MODCON V2.0 olarak geçer ismindende anlaşılacağı üzere modüler controller yani üzerindeki ekipmanlar sökülüp takılabilir yada kullanılmayabilir bu tercih son kullanıcıya kalmıştır. Bir önceki versiyonlarda Arduino’nun headerları ters takılmıştır v2.0 da ise arduino orijinal haliyle kullanılmaktadır.
Malzeme fiyatları değişken olduğu için güncel fiyat sorunuz.
Orjinal Arduino Mega istenildiği taktirde fiyat değişmektedir.
Kutu İçeriği;
-12V 1A adaptör
-Pano rayı + vida

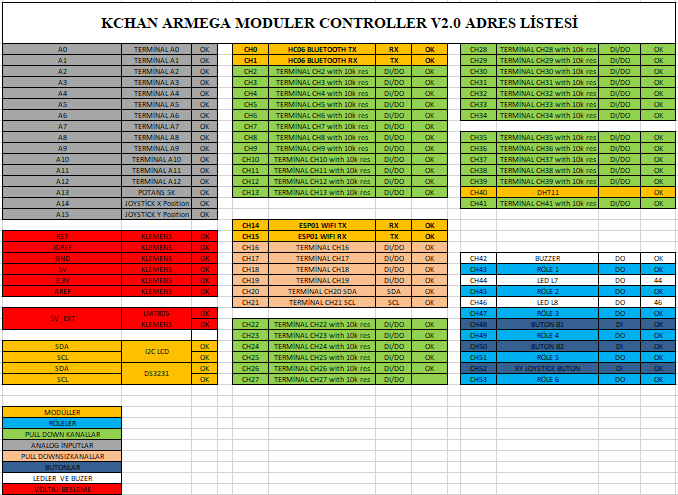

-IO list ve Schematik yerleşimi
-DS3231 saat ve tarih modülü
-HC06 Bluetooth modülü.
-Kablo yüksük
Kullanıma klavuzunu indir
Fonksiyon test kodunu indir
Kart üzerinde;
* 1 adet 2*16 Karakter LCD Ekran i2c Modül
* 1 adet DS3231 Saat ve Tarih Modül
* 1adet XY Joystick Modül
* 1 Adet HC06 Bluetooth Modül
* 1 Adet ESP-12E,Wifi Modül
* 1adet DHT11 Sıcaklık ve Nem sensörü
* 2 adet Diagnostik Buton
* 2 adet Diagnostik Led
* 6 adet Röle NO NC Röle
* 1 adet Buzzer
* 1 adet 5k Pot
* 13 adet 0-5v analog input giriş
* 31 adet pull down dirençli DI girişler 0-5v
* 6 adet pull down direnç olmayan kanallar 0-5v
LM2576T-5 voltaj regulatörü 5 volt daha stabil ve lm7805 gibi ısınmalar olmamaktadır.
Detaylar için Kullanma kılavuzunu okuyabilirsiniz.
.
Diğer versiyonlar ile karşılaştırma tablosu,
