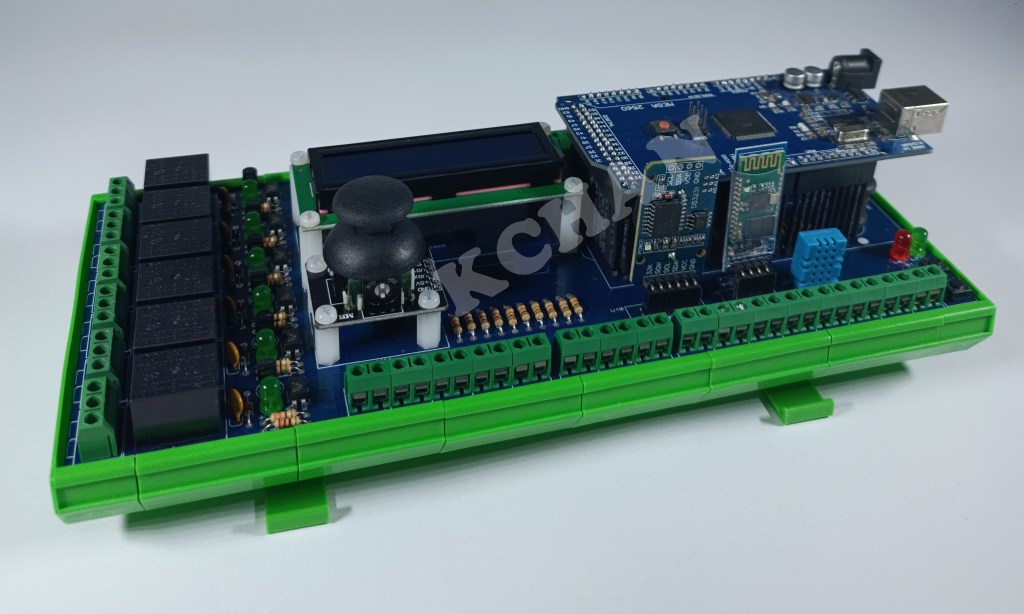

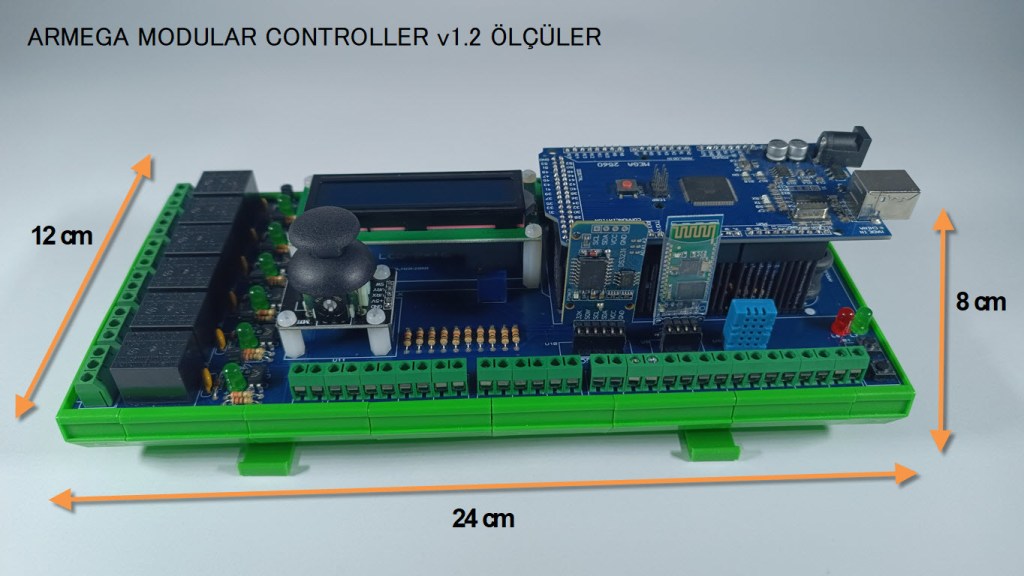

ARMEGA MODULAR CONTROLLER v1.2
Bu versiyonda ESP8266 Wifi modülü eklendi. Artık internete çıkabiliriz 🙂
12 DCV to 5 DCV daha stabil çalışması için LM7805 yerine LM2576T-5 takıldı.
Sizlerden gelen dönütlere göre sürekli kendini geliştiriyor. KCHAN markasının amiral gemisi diyebiliriz hatta bir diğer amiralimiz ise Armega IO shield serisi. Umarım hoşunuza gider. İyi eylenceler.
Malzeme fiyatları değişken olduğu için güncel fiyat sorunuz.
Orjinal Arduino Mega istenildiği taktirde fiyat değişmektedir.

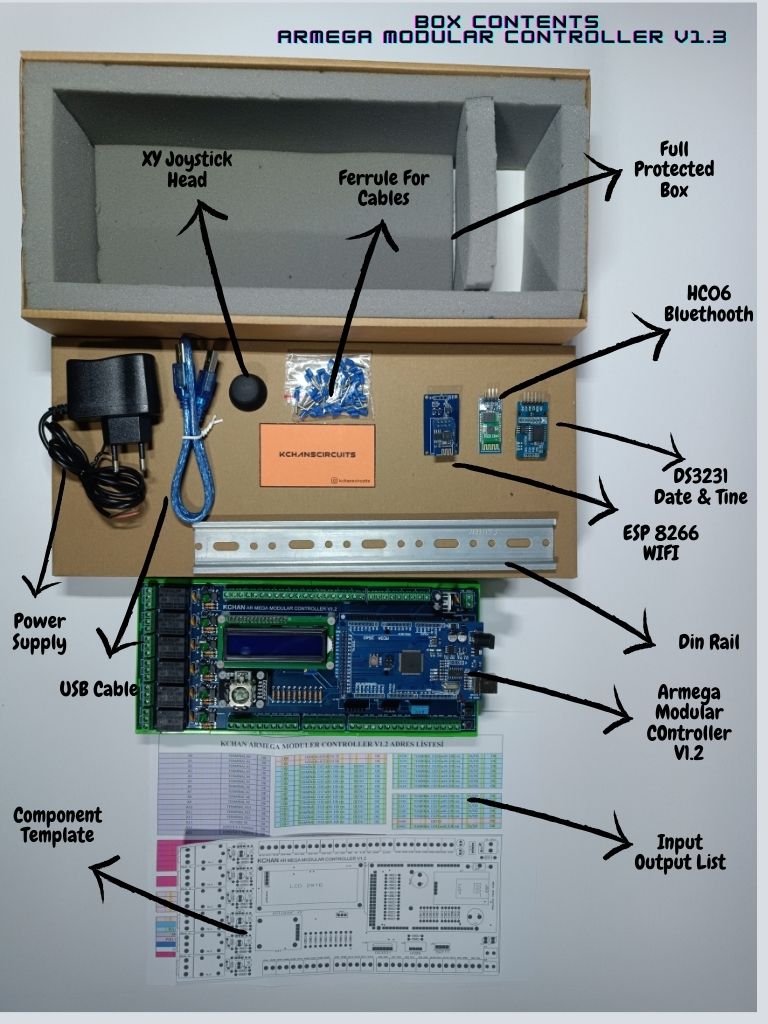

Kutu İçeriği;
-12V 1A adaptör
-Pano rayı
-IO list ve Schmatik yerleşimi
-DS3231 saat ve tarih modülü
-HC06 Bluetooth modülü.
-Kablo yüksük
Kullanıma klavuzunu indir
Fonksiyon test kodunu indir
Kart üzerinde;
1 adet 2*16 Karakter LCD Ekran i2c
1 adet DS3231 Saat ve Tarih Entegresi
1adet XY Joystick
1 Adet HC06 Bluetooth
1 Adet ESP8266 01
1adet DHT11 Sıcaklık ve Nem sensörü
2 adet Buton
6 adet Röle
1 adet Buzzer
1 adet 5k Pot
2 adet Led
31 adet pul down dirençli DI girişler
6 adet klemense taşınmış diğer pinler.
LM2576T-5 voltaj regulatörü
Detaylar için Kullanma kılavuzunu okuyabilirsiniz.
.
Diğer versiyonlar ile karşılaştırma tablosu,
