ARDUINO MEGA MODULAR CONTROLLER V1.0

Proje uzun zaman önce ARMEGA 2560 Shield olarak tasarlandı lakin üzerinde herhangi bir komponent yoktu sadece klemenslere taşınmış portlar mevcuttu. Bu kullanımda bazı zorluklar çıkardı en basiti pullup direnç eksikliği gibi. Bu projede birçok modül bulunduğu için kullanım amacı çok geniş olacaktır. Siz sadece kodunuzu yazıp sistemin çalışmasını izleyeceksiniz, iyi eylenceler. Olumlu olumsuz yorulmarınızı tarafıma iletiniz lütfen

Üretimi sonlanmıştır, yeni versiyon için V1.2 inceleyiniz.

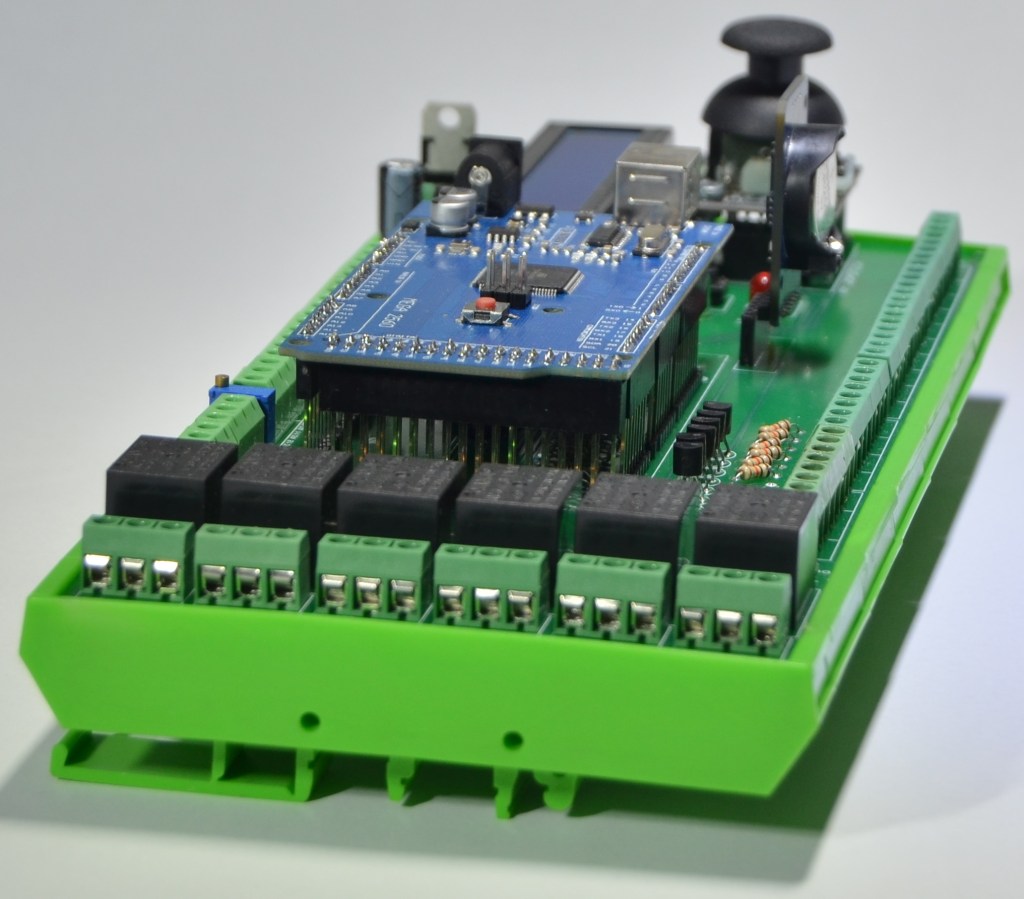

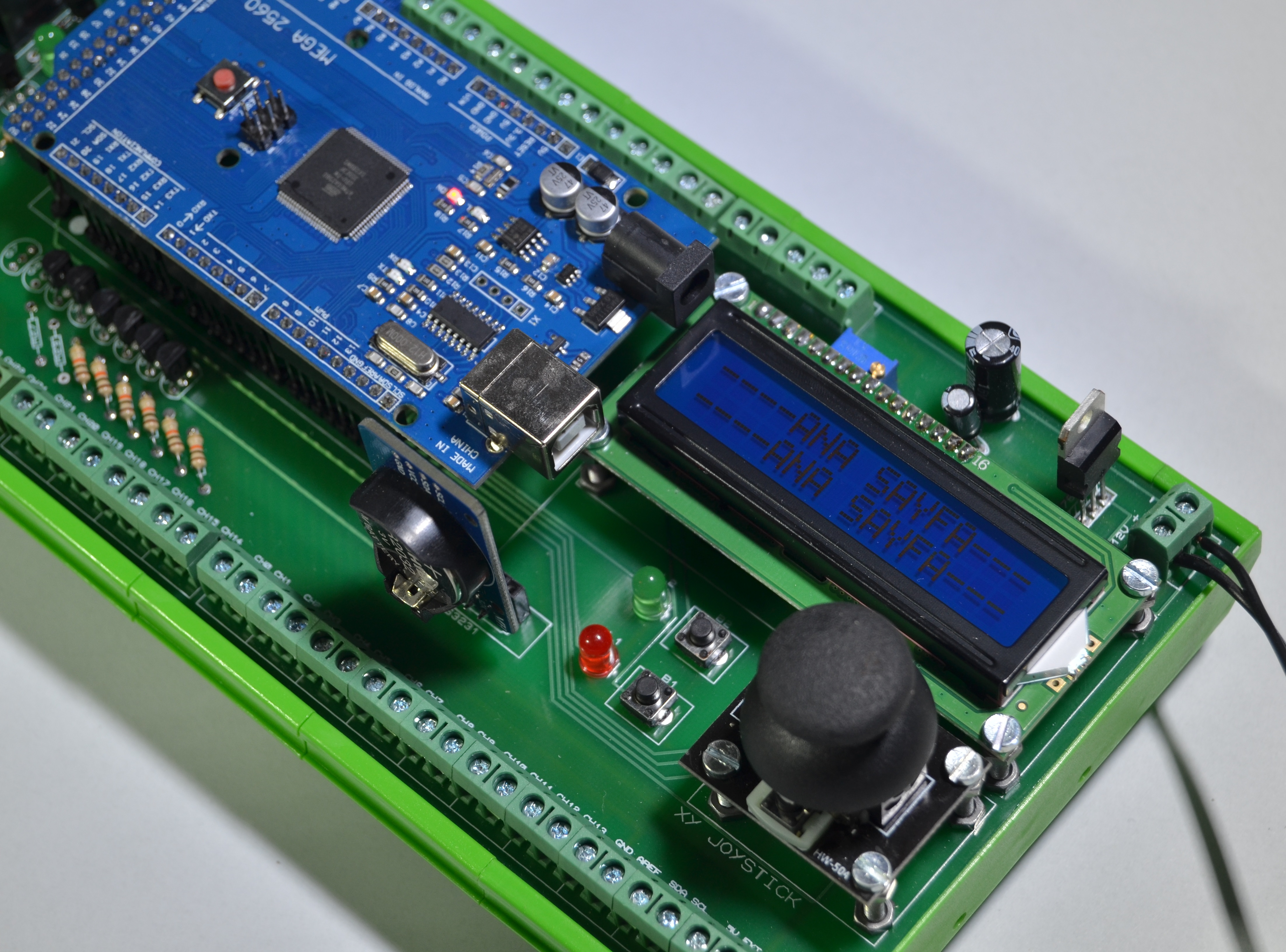

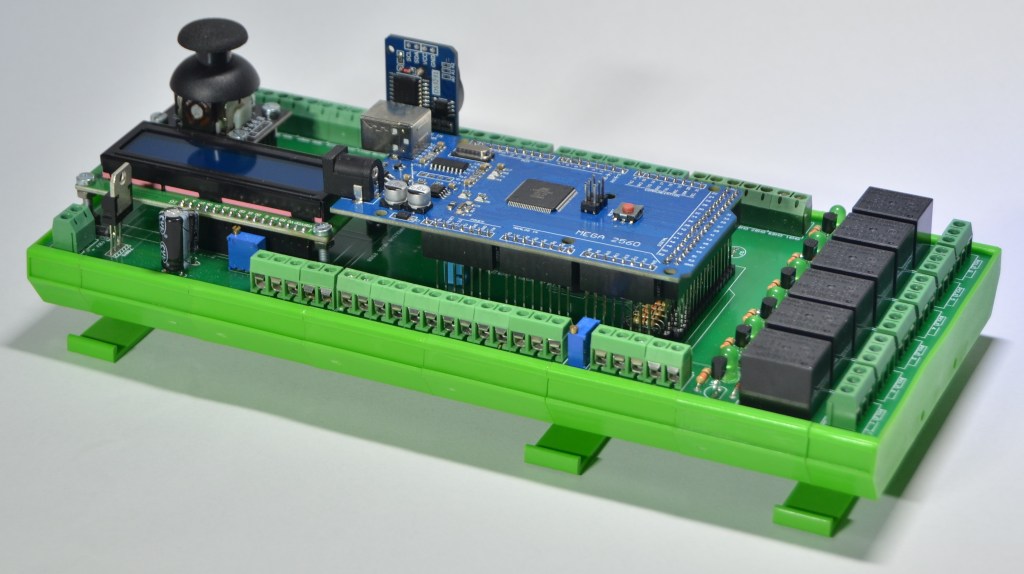

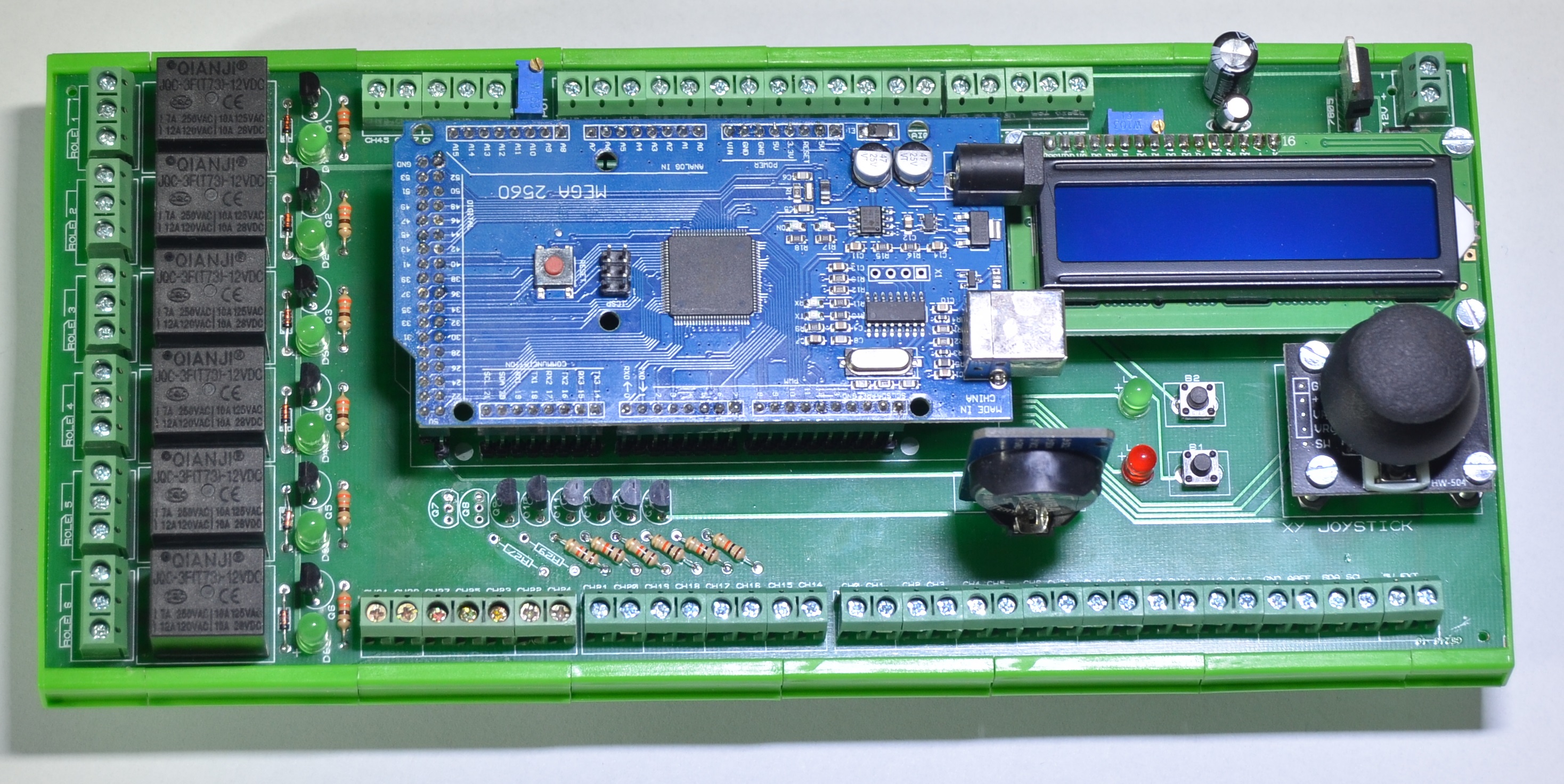

Kart üzerinde;

1 adet 2*16 Karakter LCD Ekran
1 adet DS3231 Saat ve Tarih Entegresi
1adet XY Joystick
6 adet BC337 ile Sürülmüş No-Nc 12v Röle
1adet DHT11 Sıcaklık ve Nem sensörü
2 adet Buton

1 adet buzzer
2 adet Led
6 adet BC337ile Sürülmüş DI girişler
14 adet pul down dirençli DI girişler
x adet klemense taşınmış diğer pinler.

Detaylar için Kullanma klavuzunu okuyabilirsiniz.

https://www.dropbox.com/s/mycespfv82d83e7/ARMEGA%20MODULER%20CONTROLLER%20V1.0.pdf?dl=0
